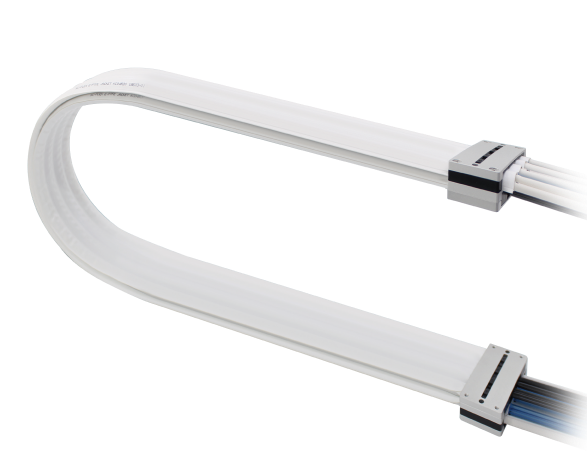

제품소개
| 사양 | 속도 |
|---|---|
| 속도 | ~2.0m/sec |
| 가속도 | ~4G |
| 온도범위 | -10°C~80°C |
| 사양 | e-PTFE 절연, Low Particle PVC |
| 내폭 | 20mm |
| 굴곡 반경 | 40mm, 50mm, 70mm, 100mm |
| 가동 수명 | 1,000만 회 이상 |
| 인증 | CE, IPA, UL |
*케이블 및 에어 튜브 구성, 스트로크, 속도 및 간섭물 여부 등에 따라 변동이 있을 수 있습니다.

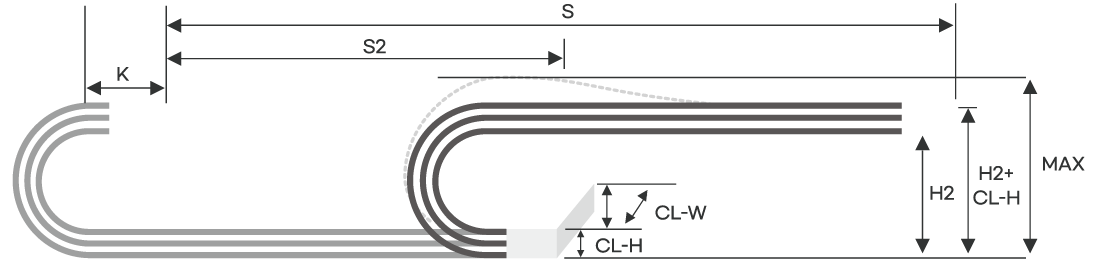

Dimensional Drawings
| S (mm) | S2 (mm) | H2 (mm) | H2+CL-H (mm) | K (mm) |
|---|---|---|---|---|
| 스트로크 | 스트로크 1/2 | 설치높이 | 설치높이 + CL-H | 클램프 안전값 |

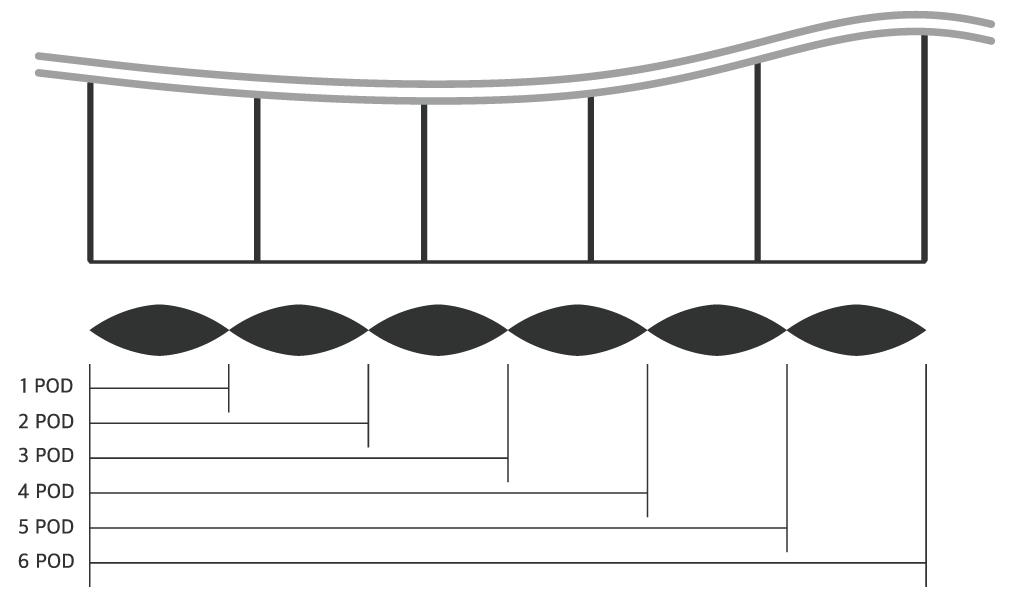

POD e-PTFE 절연, Low Particle PVC
| 포드수 | 전체폭 (mm) | 포드 내폭 (mm) |
|---|---|---|
| 1 POD | 25 | 20 |
| 2 POD | 49 | |
| 3 POD | 72 | |
| 4 POD | 95 | |
| 5 POD | 118 | |
| 6 POD | 141 |

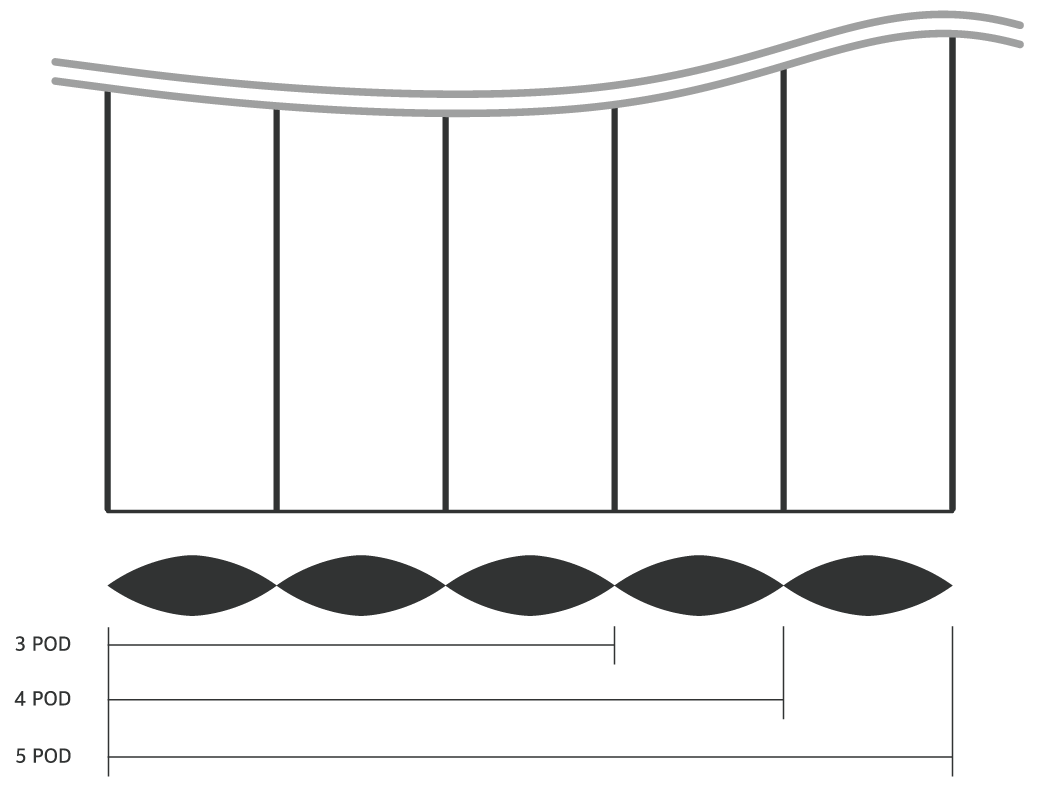

POD e-PTFE 절연, Low Particle PVC
| 포드수 | 전체폭 (mm) | 포드 내폭 (mm) |
|---|---|---|
| 3 POD | 96 | 28 |
| 4 POD | 127 | |
| 5 POD | 158 |
Technical Data
| 정격전압 | AWG 26~11 : 30V AWG 20~16 : 300V / 600V AWG 14~ : 600V |
| 허용 온도 | 80°C |
| 굴곡 반경 | 7.5 x D (케이블 외경) |
Color Chart
| 포드수 | Color Chart | |||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Core | 1 | 2 | 3 | 4 | 5 | 6 | ||||||||||||||||||||||||||||||||||||||
| Pair | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ||||||||||||||||||||||||||||||||||||

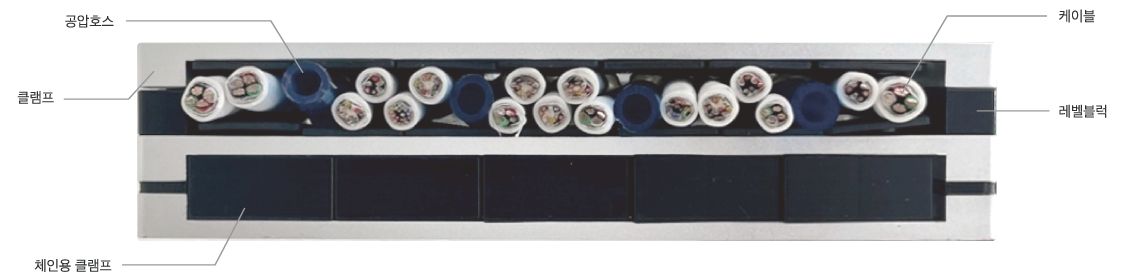

| 단면도 | 용도 | 코드 | 규격 |
|---|---|---|---|
 |
Power | A | 20x4C SB |
|
Power | B | 18x4C SB |
|
Power | D | 15x4C SB |
|
Power | P | 13x4C SB |
 |
Power & Brake | C | 20x6C SB |
 |
Encorder | E | 23x5P SB |
 |
Encorder | G | 22x3P SB |
 |
접지 | PE | AWG 12 |
 |
I/O | F | 20x4C SB |
 |
Air Tube 4π | A4 | 4π |
|
Air Tube 6π | A6 | 6π |
|
Air Tube 8π | A8 | 8π |
|
Air Tube 10π | A10 | 10π |
